1. Где нужно установить антенну?
(Улица, Дом, Город, Страна)

 ...или введите
Широта question

Долгота question



Если ваш девайс может определить местоположение (обладает GPS-модулем и/или Wi-Fi), а вы находитесь в том месте, где и должна быть установлена ​​спутниковая антенна, вы можете просто нажать на кнопку [Определить местоположение] на карте.
Вы должны согласиться поделиться вашим местоположением с сайтом.
После определения местоположения, вам нужно нажать на ту же кнопку, которая теперь называется [Больше не определять]. После этого вы сможете снова выбирать желаемое место установки вручную.


2. Спутник
Выберите из списка...

...или введите
Позиция спутника question


   question



3. Если нужно, можете увеличить масштаб карты, а затем нажмите на точное место, где вы хотите установить антенну. Можно также перетащить маркер в нужное место. Линия, которая показывает направление выбранного спутника будет зелёного цвета, при угле места более 5 °, жёлтого цвета, при углах места от 0 ° до 5 °, или красного цвета, если спутник находится ниже горизонта. Но даже при зеленой линии, иногда спутник не виден из данного места: например, в жилом доме, если ваши окна / балконы находятся на противоположной стороне от спутника.


4. И даже если у вас есть окно или балкон на правильой стороне здания, спутник все еще ​​может быть скрыт за каким-то препятствием: дерево, соседнее здание и так далее. В этом случае вы можете навести курсор мыши (на смартфоне или планшете просто нажмите) на линию, которая показывает направление спутника, где она встречает возможное препятствие. Появится всплывающее окно которое покажет допустимую разницу высот между тарелкой и препятствием. (Подробности)


Для того , чтобы принимать сигнал со спутника, антенна должна быть настроена очень точно в направлении этого спутника. Геостационарные спутники находятся на орбите над экватором, а это означает , что из северного полушария они видны как правило, к югу (юго-восток, юго-запад). У антенны должен быть прямой вид на нужный спутник, без каких-либо препятствий.

Геостациона́рная орби́та (ГСО) — круговая орбита, расположенная над экватором Земли (0° широты), находясь на которой, искусственный спутник обращается вокруг планеты с угловой скоростью, равной угловой скорости вращения Земли вокруг оси. В горизонтальной системе координат направление на спутник не изменяется ни по азимуту, ни по высоте над горизонтом, спутник «висит» в небе неподвижно. Поэтому спутниковая антенна, однажды направленная на такой спутник, всё время остаётся направленной на него.
Wikipedia

Animate orbit


obstacles

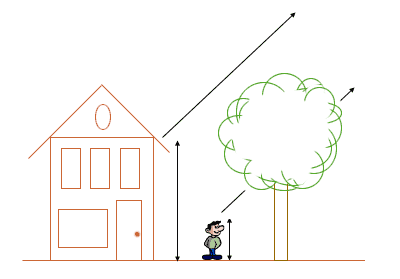

Дерево может перекрыть сигнал от спутника. В этом случае антенну можно установить ​​в более высоком месте.


Чтобы проверить, будет ли дерево или соседнее здание препятствовать приёму сигнала со спутника, наведите курсор мыши в точку, где линия, представляющая направление спутника встречает возможное препятствие. При использовании смартфона или планшета, нажмите на эту точку.

Всплывающее окно покажет допустимую разницу высот между антенной и препятствием. (Δhmax)


Если нет возможности установить антенну в достаточно высоком месте чтобы избежать препятствия, тогда придётся выбрать другую точку на карте для установки антенны.




Допустимая разница высот вычисляется по формуле

Δhmax = d x tg(α)

d = расстояние от антенны до препятстсвия
α = Угол места



dish obstacle triangle




В России многие операторы, как например НТВ+ и Триколор ТВ, вещают в круговой поляризации, для такого вида вещания читать дальше не нужно!


Но большинство мировых передач спутникового телевидения используют так называемую линейную поляризацию, которая на практике может быть вертикальной или горизонтальной. Это означает, что вектор электрического поля электромагнитной волны находится в горизонтальной плоскости, для некоторых частот, и в вертикальной плоскости, для других. Для обеспечения оптимального приёма, приёмная антенна должна быть параллельна излучающей антенны спутника. Это также гарантирует, что сигналы с другой поляризацией полностью устранены, так как они могут быть на очень близкой, или даже нa той же частотe. Эта возможность разделения сигналов по поляризации позволяет практически удвоить число тв каналов одного спутника.



Так как спутники находятся на круговой орбите вокруг экватора, вертикаль и горизонталь каждого спутника зависят от его орбитальной позиции. Для наблюдателя на Земле, только для спутника, расположенного на местном меридиане, вертикаль и горизонталь совпадают с местными вертикалью и горизонталью (в Москве это примерно спутник 36E, хотя как раз на этом спутнике НТВ+ и Триколор ТВ вещают в круговой поляризации), для всех остальных спутников вертикаль и горизонталь будут повернуты. Угол поворота тем больше, чем дальше (восточнее или западнее) находится спутник от местного меридиана.



polarisation

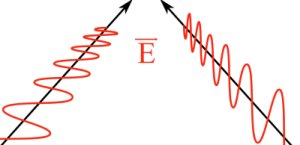

Горизонтальная и вертикальная поляризация.

lnb rods

Приёмная антенна находится на самом деле внутри конвертера.
Вернее, там две антенны, одна для горизонтальной, другая для вертикальной поляризации.





Угол поворота при котором приёмные антенны внутри конвертера параллельны излучающих антенн спутника, это и есть т.н. 'угол поворота конвертера'.


Следующая информация верна в северном полушарии.

positive skew

Для спутников которые находятся западнее антенны показан положительный угол,
а конвертер надо повернуть против часовой стрелки, если смотреть на антенну спереди.

negative skew

Для спутников которые находятся восточнее антенны показан отрицательный угол,
а конвертер надо повернуть по часовой стрелке, если смотреть на антенну спереди.





Для моторизованной антенны, когда антенна поворачивается, конвертер тоже поворачивается для оптимального приёма каждого спутника.



---
